门禁电控锁的接线方法，我们先需要知道原理，它一共会有四根线，分别是V+和V-， 这里供电是12V的电压，另外的二根线，分别是L+和L-，要注意的事，这二根线是通电开锁，断电上锁，它和正常的其它电磁锁是反的；

只要知道原理，接线就简单一些了；

电控锁接线方法

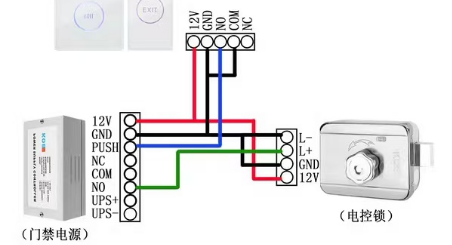

如图；门禁专用电源上的NO线，是连接到L+的，这是因为我们在主机上，进行刷卡后，NO就会通电，此时电控锁得到电信号后，就会直接开门；

同理使用开关电源，也是可以连接的，只要使用门禁主机上的ON和COM来控制其中一根线的通电，就可以实现正常的开和关的功能；

因为使用密码验正正确后，COM和NO是处于一个短路状态，此时就类似于一个普通的开关；
